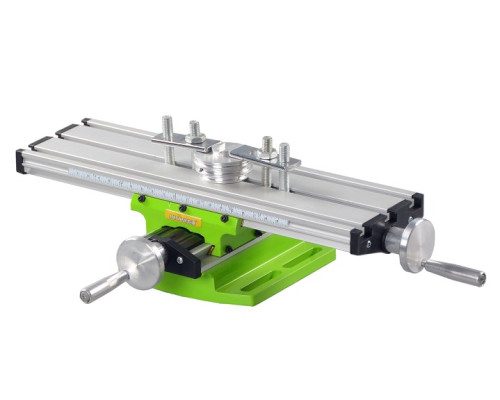

Координатный стол Beking BG-6300 310x90 mm

Координатный стол Beking BG-6300 310x90 mm

Такое приспособление, как координатный стол, чаще всего покупают вместе со сверлильными станками или стойками. Они предназначены для надежной фиксации рабочих заготовок при выполнении сверлильных, фрезерных, разметочных и других типов работ.

Расшифровка их названия заключается в их основном преимуществе перед тисками: координатные столы не просто фиксируют заготовку - положение рабочей поверхности регулируется относительно патрона станка по направляющим координатным осям Х и Y. Такая функция дает возможность устанавливать максимально удобное положение заготовки и проводить работу в максимальном комфорте для пользователя.

Торговая марка Beking, представляющая сверлильные станки, тиски, сверлильные стойки и различные виды электроинструментов, выпускает также и координатные столы, различные по размерам, конструкции и, конечно же, стоимости. К примеру, модель BG-6300 является самым первым представленным и наиболее простым по конструкции координатным столом. Поэтому рабочая поверхность данного стола по сравнению с остальными, позже выпущенными моделями, наиболее миниатюрна и составляет всего 31 см в длину и 9 см в ширину.

Регулировка положения рабочей поверхности происходит путем прокручивания ходовых винтов, один из которых отвечает за координатную ось Х, а другой - за координатную ось Y. При этом ход по оси X может достигать 200 мм, а ход по оси Y - всего до 50 мм максимум.

Как правило, все координатные столы от торговой марки Beking оснащены подвижной линейной, без которой при разметке или позиционировании заготовки никак не обойтись. На ходовых винтах расположены лимбы с ценой деления, равной 0,05 мм, при этом один полный оборот маховика составляет 1,25 мм.

Рабочая поверхность координатного стола изготовлена из легкого металла - алюминия. Для закрепления рабочей заготовки (с помощью крепежных изделий) в поверхности стола предусмотрено три Т-образных паза, размеры каждого из которых составляют 12*6*5 мм.

Координатный стол, общая высота которого составляет всего 78 мм, имеет небольшие размеры. Основание стола имеет 4 паза для его закрепления на сверлильной стойке или станке.
